Beschreibung
Anwendung: Zur mechanischen Belastung und Isolierung
Farbe: Rot, Braun, Grau oder Kundenwunsch
Standard: IEC, GB, BS, ANSI, AS oder Kundenanforderung
Rohr: Glasfaserkern

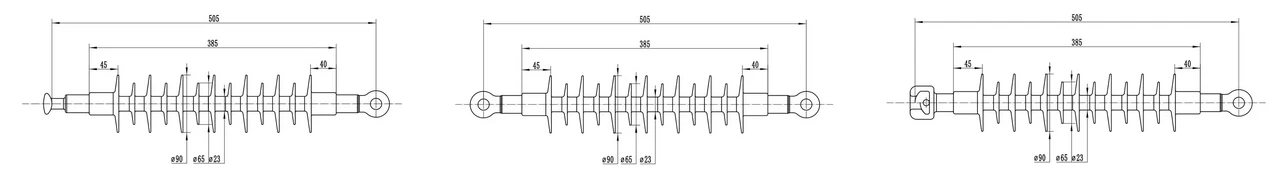

Zeichnungen
Technische Parameter
Bewertet System Stromspannung (kV) |
Typ |
Abschnitt Länge (mm) |
Lichtbogenbildung Distanz (mm) |
Kriechen Distanz (mm) |
Angegeben Mechanisch Laden (kN) |
Blitzimpuls Spannungsbeständig (kV) |
Netzfrequenz Spannungsbeständig (kV) |
|
Trocken |
Nass |
|||||||
| 10 | GN-10/70 | 310 | 150 | Größer oder gleich 350 | 70 | 75 | 45 | 42 |
| 10 | GN-10/90 | 205 | 80 | Größer oder gleich 180 | 90 | 42 | 30 | 26 |
| 10 | GN-10/120 | 205 | 80 | Größer oder gleich 180 | 120 | 42 | 30 | 26 |
| 20 | GN-20/70 | 420 | 280 | 650 | 70 | 145 | 65 | 60 |
| 20 | GN-20/70 | 455 | 305 | 610 | 70 | 170 | 65 | 60 |
| 35 | GN-35/70 | 555 | 407 | 950 | 70 | 230 | 105 | 95 |
| 35 | GN-35/70 | 605 | 457 | 1160 | 70 | 230 | 105 | 95 |
| 35 | GN-35/70 | 705 | 557 | 1400 | 70 | 230 | 105 | 95 |
| Bestellinformationen: 1. Spannungsklasse; 2. Spezifizierte mechanische Belastung; 3.Kriechstrecke; 4. Spannungsfestigkeit der Netzfrequenz; 5.Blitzstoßfestigkeit; 6. Isolationsabstand; 7.Kupplungstyp Ps. Je nach Kundenwunsch können unterschiedliche Designs geliefert werden |
||||||||
Materialien vonStift-Verbundisolator
Der Stift-Verbundisolatorkern von Verbund-Stützisolatoren für Polymerstationen ist:
Glasfaserstab und Epoxidharz vom Top-Anbieter einer bekannten Marke.
Die Metallbeschläge des Stiftverbundisolators sind:
Feuerverzinkter Stahl mit 86 oder 120 μm dicker Beschichtung.
Das Gehäuse des Stift-Verbundisolators ist:
HTV-Silikonkautschuk und der Rohkautschuk stammen vom besten Hersteller, einem börsennotierten Unternehmen.
Der Vorteil von Gaoneng Composite Insulator:
◆ Berühmte und Top-Marke in China.
◆ Gute Lieferunterlagen: null Fehler.
◆ Befolgt strikt das Qualitätsmanagement nach ISO 9001 und ISO 14001.
◆ Extra lange Garantiezeit.
◆ 5000 Stunden Alterungstest zur Sicherstellung der Materialqualität.
◆ Der einzige Hersteller von 25-KV-Stützverbundisolatoren, der alle Materialien herstellen kann.
◆ Immer wettbewerbsfähige Preise und höchste Qualität für alle Arten von Verbundisolatoren auf der Welt.
