Produktbeschreibung

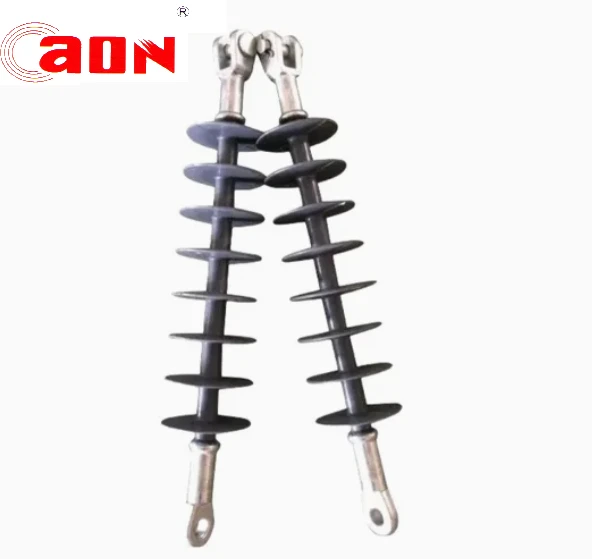

Composite Long Stab Suspension IsolatorVerwenden Sie Epoxystab und Gummischuppen externe Isolationspolymerverbund -Isolatoren. Im Vergleich zu traditionellen Keramik- und Glasisolatoren ist es leichter (nur etwa 1\/4 bis 1\/8 herkömmlicher Isolator), eine höhere Festigkeit (10-mal höher als hochfeste Porzellinsisolator), weniger Klärung (Anti-Wasser). Und es überwindet auch das kurze Lebensproblem konventioneller Polymermaterialien, das Leben wird mehrere Jahrzehnte betragen. Es ist das neue Produkt im Stromversorgungssystem.
Beschreibung
Name: Langstange Suspensionsinsulator
Typ: Long Stab Suspension Isolator
Verwandter Typ: Spannungsbereich: 11KV ~ 230 kV
Standard: IEC Standard, ANSI Standard, BS Standard
Grasenfarben von isolatoren: hellgrau
Mechanische Ausfalllast: 20KN, 40KN, 70KN, 90KN, 100KN, 120KN und gemäß den Anfrage des Kunden
Material: Glasfaserstange & Polymermaterial
Vor-
Hohe mechanische Stärke, Superleistung für die Verschmutzung
Es hat das Merkmal des Lichtgewichts, des kleinen Volumens, nicht leicht gebrochen, mit hoher mechanischer Festigkeit, hoher Umweltverschmutzungsresistent, guter Alterungsresistenz, hoher Anti -Explosive und anderen.
Anwendung: Überkopfleitungen und Übertragungsleitungen
Parameter (IEC 61109)
| Modellnummer | Nennspannung (KV) | Bewertungsstufe KN | Verbindungsmarke | Strukturhöhe (mm) | Isolationsabstand (MM) | Minimaler nominaler Kriechentfernung (MM) | Blitzwellenimpuls widerstehen Spannung (KV) | Leistungsfrequenz Nassspannungsspannung (1 min KV) |
| Fxbw 4-10\/70 | 10 | 70 | 16W | 380±15 | 175 | 480 | 95 | 60 |
| Fxbw 4-10\/100 | 10 | 100 | 16W | 400±15 | 190 | 480 | 95 | 60 |
| Fxbw 4-35\/70 | 35 | 70 | 16W | 650±15 | 450 | 1280 | 250 | 105 |
| Fxbw 4-35\/100 | 35 | 100 | 16W | 670±15 | 450 | 1370 | 250 | 105 |
| Fxbw 4-66\/70 | 66 | 70 | 16W | 900±15 | 700 | 1900 | 410 | 185 |
| Fxbw 4-66\/100 | 66 | 100 | 16W | 940±15 | 700 | 1900 | 410 | 185 |
| Fxbw 4-110\/70 | 110 | 70 | 16W | 1200±15 | 1000 | 3150 | 550 | 230 |
| Fxbw 4-110\/100 | 110 | 100 | 16W | 1240±15 | 1000 | 3550 | 550 | 230 |
| Fxbw 5-110\/100 | 110 | 100 | 16W | 1440±15 | 1200 | 3600 | 550 | 230 |
| Isolator Technische Beschreibung | Einheit | Wert |
| Nennspannung | KV | 66 |
| Angegebene mechanische Belastung | KN | 100 |
| Kupplungsgröße | mm | 16 |
| Strukturhöhe | mm | 940±15 |
| Min. elektrische Bogenabstand | mm | 700 |
| Min nominal kriechter Entfernung | mm | 1900 |
| Blitzspannung standspalten | KV | 410 |
| P.FFrequency Wet -Faltspannung (nicht weniger als) | KV | 185 |
Warum warum wählen Sie unseren zusammengesetzten Isolator:
Weil wir mit 15 Jahren die längste Garantie anbieten und uns sicher sind, weil:
A) HTV -Silikonkautschuk wird von uns hergestellt;
B) Glasfaserstange wird von uns hergestellt;
C) Metallbeschläge werden von uns hergestellt.
ADvantationen:
1) 5000 -stündige Alterung getestet.
2) Das ISO -Qualitätssystem wird streng befolgt.
3) Alle zusammengesetzten Isolatoren werden gemäß dem IEC -Standard getestet.
4) Null Unfall von 2001 bis jetzt.
