Produktbeschreibung
Anwendung: Wird für Überspannungsableiter, Messtransformatoren, Leistungstransformatoren, Kabelanschlüsse und GIS usw. verwendet.
Farbe: Rot, Braun, Grau oder Kundenwunsch
Standard: IEC, GB, BS, ANSI, AS oder Kundenanforderung
Technische Parameter:
| NEIN | Abbildung Nr. | Produktmodell | Spannungsniveau kV |
Bewertete mechanische Zugbelastung kN |
StrukturhöheH mm |
Trockener-Bogenabstand h mm |
Kriechstrecke mm | Überschlagsspannung der Netzfrequenz kV | Kritische Impulsüberschlagsspannung kV | Verbindungsmodus | ||
| Trocken | Nass | Pluspol | Negativer Pol | |||||||||
| 1 | Abbildung 1 | DS-15M | 15 | 70 | 330 | 190 | 400 | 90 | 65 | 140 | 145 | CT |
| 2 | Abbildung 2 | DS-28M | 28 | 70 | 430 | 290 | 620 | 130 | 100 | 190 | 220 | CT |
| 3 | Abbildung 3 | DS-25M | 25 | 70 | 470 | 340 | 800 | 145 | 117 | 280 | 295 | CT |
| 4 | Abbildung 4 | DS-35M | 35 | 70 | 560 | 420 | 950 | 185 | 145 | 335 | 345 | CT |
Drei Hauptbestandteile von Verbundisolatoren mit Sackgassenaufhängung
1). Gehäuse: HTV-Silikonkautschuk.
2). Kern: Glasfaser und Epoxidharz.
3). Endbeschläge: HDG-Stahl mit vielen Arten von Beschlägen.

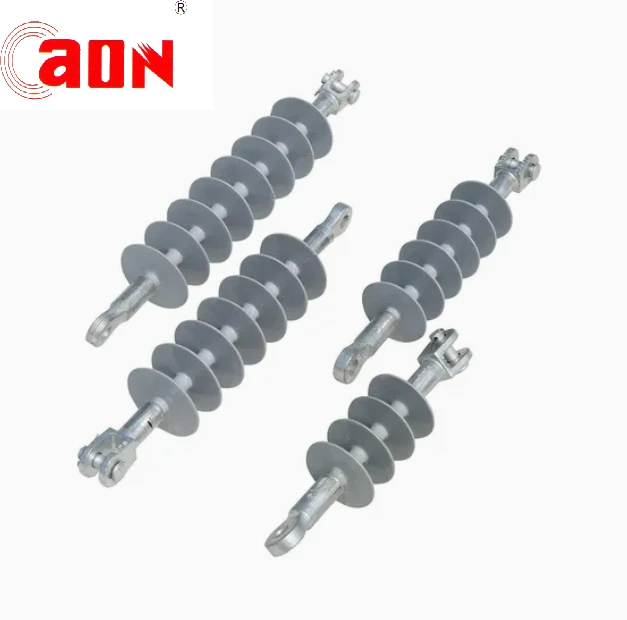

Verbundisolatoren mit Dead-End-Aufhängung
1) Wir produzieren HTV-Silikonkautschuk;
2) Wir produzieren glasfaserverstärkte Epoxidharzstäbe;
3) Wir produzieren feuerverzinkten Stahlguss.
Unsere Versprechen:
1). Alle Suspensionspolymerisolatoren aus unserem Werk werden Routine- und Stichprobenprüfungen gemäß IEC-Normen unterzogen.
2). Das gesamte Design, die Herstellung und die Prüfung erfolgen strikt nach den IEC/ANSI/GB-Standards.
3). Garantiezeit: 10 Jahre.
4). ISO9001 und ISO14001 werden in der Produktion umgesetzt und gewährleisten die Qualität jedes Suspensionspolymerisolators.
